特點：
產品概述
CMCP601M 迷你轉子組件便于攜帶、設置和使用，利用10+小時續航，很容易演示和培訓振動傳感器（渦流探頭，加速度計，速度傳感器）、振動分析儀或其它監測系統。可以同時使用充電器延續更長運行時間。
只有254mm長，設計小巧輕便。它從0與5500rpm內平穩加速或減速，不經過任何臨界轉速。在旋轉質量上以20°間隔分布18個10-32平衡孔，允許操作者制造不平衡或進行平衡校正。提供一個平衡配重組件，有不同的配重。
CMCP601M 可以互換滾動軸承和滑動軸承模塊。每個組件包括兩個滑動軸承，兩個新的滾動軸承，和兩個缺陷滾動軸承。
兩個引入缺陷的滾動軸承，一個有0.1mm的外圈劃痕，一個有0.1mm的內圈劃痕。軸承更換很快很容易，擰松軸承適配的螺絲，插入另一個軸承模塊。軸承模塊也包括平滑孔/滑動軸承，用于演示阻尼，利用殼體安裝的傳感器或渦流探頭。

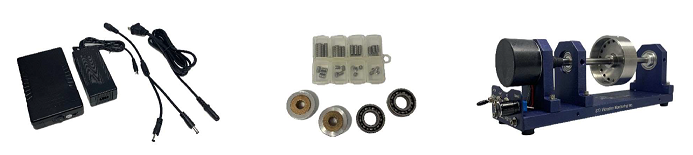

組件包括：

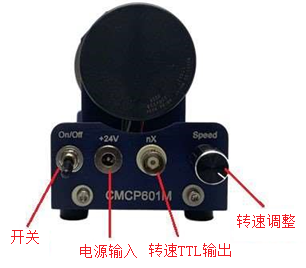

電機/控制器規格：
電源需求: 10 to 28 Vdc
轉速范圍: 0 to 5,500 RPM可調節
電機類型: 1Q無刷直流電機
電機功率: 50瓦
轉速傳感器: 內部轉速傳感器，連接到 nX BNC 輸出
轉速傳感器輸出: TTL (0-5VDC)
每轉脈沖數: 6
電池和充電器規格：
電池輸出: 22.2 Vdc, 6 Amps
電池續航: >10 小時(@3,600 RPM)
充電器輸出: 25.2 Vdc, 2 Amps
充電時間: 5 小時
電源/充電線纜: 2.1mm 插孔分線器電纜
滾動軸承規格:
軸承型號: 6002
軸承直徑: 1.26” (32.0mm)
軸承內徑: 0.588” (14.94mm)
滾動體直徑: 0.157” (4mm)
滾動體個數: 9
保持架： 開放式框架
預設缺陷 #1: 0.004” 外圈切片
預設缺陷 #2: 0.004” 內圈切片
機械規格:
轉子套件尺寸: 10.75”x3”x4” (273x76x102mm)
重量: 4.0 Lbs. (1.8kg)
長軸長度: 7.5” (190.5mm)
短軸長度: 3.5” (88.9mm)
最大軸承座跨距: 6.0” (152.4mm)
質量塊直徑: 3.0” (76.2mm)
質量塊重量: 1.0 Lb. (0.45kg)
平衡配重孔: 18 (20° Apart)
平衡配重孔螺紋： 10-32 UNF
傳感器安裝孔： 每個軸承 3 個 ¼-28 UNF 安裝孔
電渦流安裝支架： 兩個¼-28 UNF支架
運輸信息:
便攜箱尺寸 17”x13”x7” (432x330x178mm)
重量: 14 Lbs. (6.35kg)
訂購信息 :
CMCP601M 電池供電的迷你轉子套件，完整套件
配件:
CMCP601M-REB 備用滾動軸承模塊，無缺陷
CMCP601M-REBIF 帶內圈缺陷的備用滾動軸承模塊
CMCP601M-REBOF 帶外圈缺陷的備用滾動軸承模塊
CMCP601M-JBM 備用滑動軸承模塊
CMCP-BAT-22.2 備用鋰離子電池和充電器
